X射线实时成像设备的系统组成

X 射线源：产生 X 射线的装置，通过高压电源加速电子，使其撞击金属靶材产生 X 射线。常见的有封闭式 X 射线管和开放式 X 射线管，前者结构紧凑、使用寿命长，后者可根据需要更换靶材，能产生不同能量的 X 射线。

探测器：用于接收穿过物体的 X 射线，并将其转换为电信号或数字信号。主要有平板探测器和影像增强器两种类型，平板探测器具有较高的空间分辨率和动态范围，影像增强器则能将微弱的 X 射线信号增强，提高图像的亮度和对比度。

机械扫描装置：用于实现 X 射线源和探测器相对被检测物体的运动，以获取不同角度和位置的图像信息。常见的有平移扫描、旋转扫描等方式，可根据检测需求进行选择。

图像处理系统：对探测器采集到的信号进行处理和分析，包括图像重建、降噪、增强、测量等操作，以提高图像质量，便于观察和诊断。通常采用专用的图像处理软件，具备多种图像分析工具和算法。

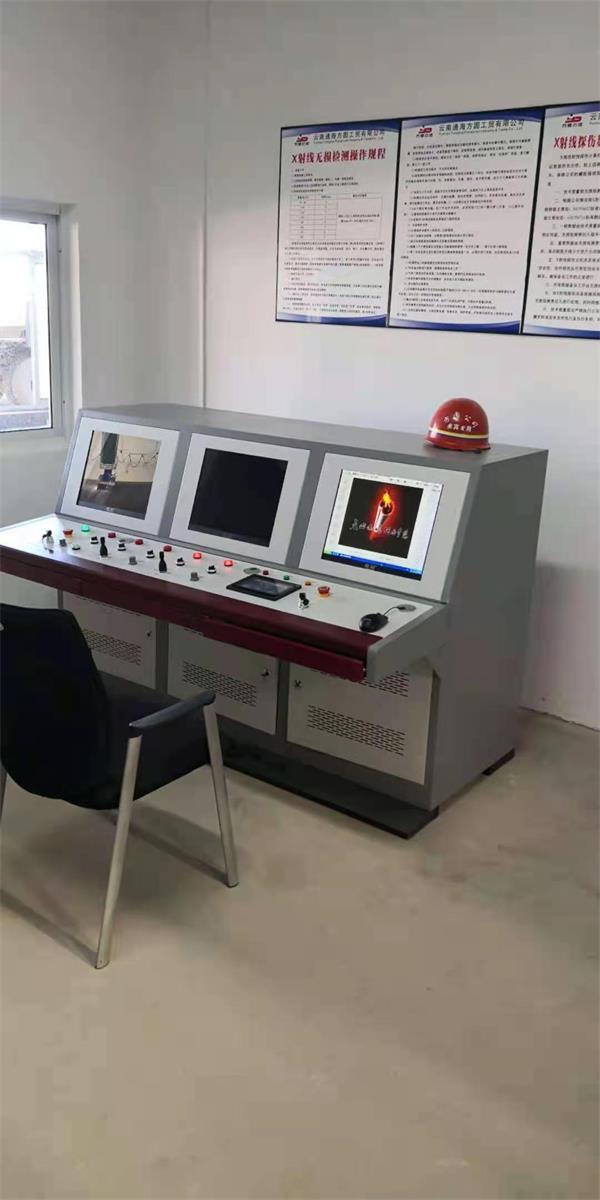

显示与存储设备：将处理后的图像显示在显示器上，供操作人员观察和分析。同时，还可以将图像数据存储在硬盘、光盘等存储设备中，以便后续查阅和对比。
工作原理

X 射线实时成像设备的核心技术在于其成像系统。首先，X 射线发射装置产生 X 射线束，该射线束穿透被检测物体，由于物体不同部位对 X 射线的吸收和衰减程度不同，使得穿透物体后的 X 射线携带了物体内部结构的信息。这些携带信息的 X 射线被探测器接收，探测器一般分为基于薄膜晶体管（TFT）的平板探测器和基于计算机控制的影像增强器两类，它们能够将 X 射线信号转化为电信号或可视图像，随后电信号通过图像处理软件进行处理，以数字图像的形式在显示器上实时展现出来。
